1、機器運行流程圖

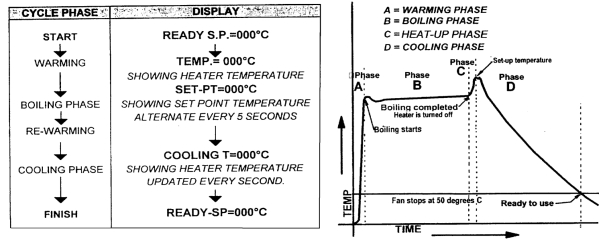

機器基本流程是：開機→加熱→蒸餾→反復加熱→冷卻→完成。詳細流程見下圖左邊，圖6。圖6中右邊為流程曲線特征。X軸是時間， Y軸是溫度。A，B，C，D是各個不同的特征過程。

2、防爆設計舉例參考

防爆設計按國家防爆設計標準和UL, ETL, CSA設計，舉例如下。見圖7。詳細情況見設計圖紙等。

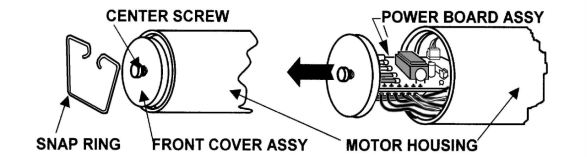

圖7：防爆設計參考圖
